Viie-teljega CNC-keevitusmasin
1. Hüdraulilise silindri automaatne keevitusmasin peab vastama silindri -torude, aasa ja otsakorkidega kolvivarda automaatsele keevitamisele. 2. Veenduge, et keevitusspetsifikatsioonid on ühtsed ning õmbluse välimus on hea ja sile. Mugav ja usaldusväärne kasutada. 3.Keevitusprotsess on pidev ja stabiilne.
Kirjeldus
Viie-teljeline CNC-keevitusmasin
I.Kirjeldus
Viie{0}}teljeline CNC-keevitusseade on kõrgelt arenenud automatiseeritud keevitusseade, mis ühendab mehaanilise süsteemi, mis koordineerib viies suunas keeruka CNC-süsteemiga. See struktuur võimaldab keevituspüstolil täpselt läheneda keerulistele kolme-mõõtmelistele kõveratele keevisõmblustele või töödeldava detaili ristuvatele keevisõmblustele mis tahes ruuminurga all. Arvutis või võrguühenduseta eelprogrammeerimise kaudu juhib süsteem täpselt keevituspüstoli trajektoori, asendit, keevituskiirust ja kõiki keevitusparameetreid (nt voolutugevust ja pinget).
II.Tehniline parameeter
|
kohaldatav silindri pikkus |
Max 1500mm |
|
kohaldatav läbimõõt |
40-120 mm Varras min 20mm |
|
silindri kinnitus |
1 komplekt |
|
pöörlemiskiirus |
5 pööret minutis, astmeteta reguleerimine |
|
programmi juhtimine |
5-teljeline õpperipats |
|
keevitusjõuallikas |
Jaapan OTC EP400 |
|
masina tööpinge |
380v 3faasiline 50hz |
III.Keevituse spetsifikatsioonid ja põhifunktsioon
1. Toorik pöörleb, keevituspõleti liigub üles-alla, küljelt küljele ja nurga all, et töödeldava detailiga koostööd teha. Kasutage toitetraadi stabiilsuse tagamiseks push-tüüpi traadi etteandmismehhanismi.
2. PLC ja 5-teljelise CNC juhtimissüsteemi kasutamine ülaltoodud protsessi realiseerimiseks ja töökindluse parandamiseks.

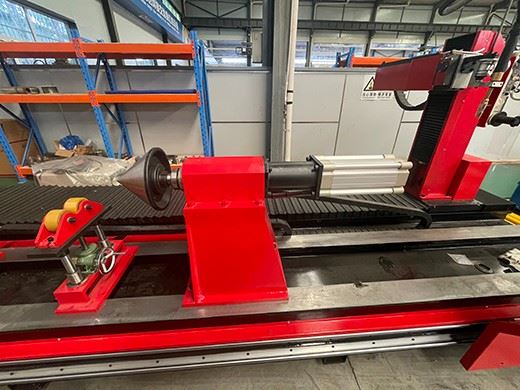

3. Pneumaatilise saba-varu saab reguleerida mööda, kaugus on muudetav, et vastata erinevatele keevitusnõuetele, pärast reguleerimist saab selle lukustada. Pneumaatiline tagavarras paigaldatakse tavaliselt tööpingi juhtsiinile, spindlipea vastas. Suruõhk lükkab tagaosa edasi, surudes vastu töödeldava detaili teist otsa (nt terastoru või võlli). See disain tagab, et toorik püsib tsentreeritud ja stabiilsena suurel-kiirusel pöörlemisel ja keevitamisel, vältides tõhusalt deformatsiooni ja vibratsiooni, mis on põhjustatud tema enda kaalust või välisjõududest. See loob tugeva aluse kõrge-täpse ja kvaliteetse-automaatse keevituse saavutamiseks.
4. Lükanduks on valmistatud terasplaadist, tugeva intensiivsusega. Uksel on kontrollaken. Keevitusprotsessi saab peeglist jälgida.
5. Pöörlev padrun on põhikomponent, mis vastutab töödeldava detaili kinnitamise ja täpse pöörlemise eest. See võimaldab reguleerida ringkeevisõmbluste, näiteks terastorude ja äärikute keevitatud ala ühtlase ja stabiilse kiirusega optimaalsesse keevitusasendisse.
IV.Vedio teile viitamiseks
Viie-teljega CNC-keevitusmasin:
