5-teljega CNC-juhitav hüdrosilindrite keevitussüsteem
Kasutusel on 5-teljeline CNC-süsteem, mis juhib 5-mõõtmelist pöörlemist, keevituspõleti üles ja alla, edasi ja tagasi, vasakule ja paremale nurga all. Spindli pöörlemiskiirus muutub koos tooriku pöörlemisasendiga, et hoida keevitusliini kiirus ühtlane.
Kirjeldus
Peamised omadused
- Õhkjahutusega MAG{0}}keevituspõleti on fikseeritud töödeldava detaili pöörlemise ajal, keevitusasend on horisontaalne.
- Keevitatud masina korpust, keevituspõleti ja pneumaatilist saba-saab pikisuunas reguleerida, pärast reguleerimist saab selle lukustada.
- Töödeldav detail asetatakse spetsiaalse kinnitusvahendiga ja surutakse pneumaatilise sõrmkübaraga. Pöörleb sünkroonselt. Laadimis- ja mahalaadimisklamber on paigaldatud tooriku alla.
- Jaapan OMRON PLC juhib kogu masina tööd. Töökindluse parandamiseks reguleeritakse tooriku pöörlemiskiirust astmeteta inverteriga.
- Jaapani börsivälise keevituse toiteallikas, millel on hea kaare süütamine, kaare stabiliseerimine ja kaare lõpetamine, et tagada keevitusõmbluse ühtlane ja ühtlane.
- Keevitusvool ja keevituspinge onjuhib D/A (digitaalne analoog). Neid saab eelseadistada ja kihiti tagasi kutsuda. Mitmekihilise pideva keevitamise teostamiseks, kui kaar ei lõpe.
- Hea välimuse ja hea kvaliteediga sulamise sügavus ja laius vastavad nõuetele.
- Masinal on hea tööjõudlus ja madal rikete määr.
Keevitusvõnkemehhanismi kasutatakse hüdrosilindrite laiade ja mitmekihiliste õmbluste keevitamiseks.
Tehnika parameetrid
|
Pöördtelje pöörlemiskiirus |
0,2-10R/MIN astmeteta reguleerimine |
|
Keevitusvool |
50-500A, 100% töötsükkel |
|
Keevituspõleti reguleerimine |
tõstekaugus: 100 mm |
|
vasak-parem kaugus: 100 mm |
|
|
kaldenurk: 25 kraadi - 60 kraadi |
|
|
Õhukompressor |
0,4-0,6 MPA |
|
Tööpinge |
3 faasi 380V 50hz |
|
Keevituspõleti võnkuva ulatuse reguleerimine |
0-40 mm |
|
Keevituspõleti võnkesagedusvahemik |
0-30 korda/min |
|
Keevituspõleti seisuaeg mõlemal küljel |
0-10 sekundit |
|
Keevituspõleti seisuaeg keskel |
0-10 sekundit |
|
Keevituspõleti pneumaatilise etteande väärtus |
200 mm |
|
Sabaosa keevituspõleti pneumaatilise etteande väärtus |
150 mm |
Tööprocess
Käsitsi laadimine → kinnistage töödeldav detail → suruge töödeldav detail → suruge pneumaatiliselt keevituspõleti keevitusasendisse → sisestage CO2 gaas → kaarsüüte → keevitamine → saavutage seatud keevituspikkus,
keevituspõleti võngub ja keevitab mitut -kihti, kuni keevituse lõpuni → kaare lõpp → CO2 gaasi peatamine → keevituspõleti naaseb kiiresti lähtekohta → tooriku vabastamine → käsitsi mahalaadimine

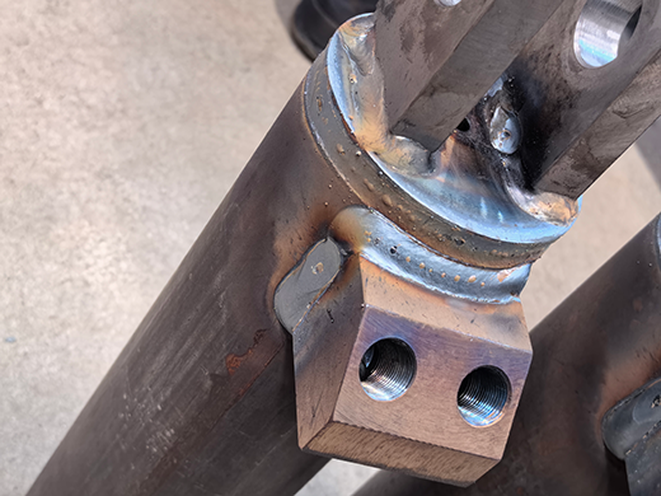

Üksikasjad Pilt
Vedio
