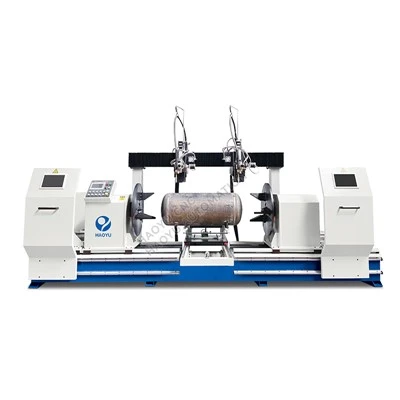

Automaatne CNC ümbermõõduga õmblusega keevitusmasin paagi jaoks
I.Ülevaade
Paagi ümbermõõtkeevitus on ülitõhus automatiseeritud seade, mis on spetsiaalselt ette nähtud metallmahutite (nt gaasipaakide, akumulatsioonipaakide ja surveanumate) ringkeevisõmbluste automaatseks keevitamiseks. Seda seadet kasutatakse peamiselt paagi silindrilise korpuse täppiskeevitamiseks mõlema otsa otsakorkidega.
Ringkeevitusseade automatiseerib ja standardiseerib keevitusprotsessi, kasutades fikseeritud keevituspõleti ja pöörlevat toorikut koos PLC- või CNC-süsteemiga.
Sõltuvalt töödeldava detaili materjalist (süsinikteras, roostevaba teras, alumiiniumsulam) ja keevitusprotsessi nõuetest on see seade tavaliselt varustatud varjestatud gaaskeevitus (MAG/MIG), argoonkaarkeevitus (TIG) või sukelkaarkeevitus (SAW) toiteallikaga.
II.Tehnilised parameetrid
Võttes näiteks gaasipaagi ümbermõõdu õmbluse:
|
Paagi läbimõõt |
300-750 mm |
|
Paagi pikkus |
Max 1000mm |
|
Materjali paksus |
3 mm |
|
Pöörlemiskiirus |
0,2-2 pööret minutis |
|
Mootori võimsus |
0,75 kW |
|
Õhurõhk |
0,4–0,6 Mpa |
|
Keevituspõleti liikumisulatus vasakul{0}}paremas suunas |
50 mm |
|
Keevituspõleti tõstevahemik |
50 mm |
|
Keevituspinge |
15-36V |
|
Keevitusvoolu vahemik |
50-400A |
|
Tahke traadi läbimõõt |
Φ1,0mm&Φ1,2mm |
|
Keevitus toiteallikas |
Jaapan OTC CPVE-400 |
|
Masina tööpinge |
380v 3faasiline 50hz |
III. Masina struktuurid
1. Peamine masina alus ja ülekandemehhanism
- Voodi: valmistatud ülitugevast-terasest või malmist, keevitatud ja allutatud vananemistöötlusele, et leevendada stressi ja tagada pikaajaline stabiilsus.
- Spindli peavarras: sisaldab muutuva sagedusega kiirust{0}}reguleerivat mootorit või servomootorit, mis käitab spindlit, et reduktori kaudu töödeldavat detaili pöörata. Spindel on varustatud kinnitusdetailidega (nt pneumaatiline padrun).
- Tailstock: liigub piki voodi juhtsiine vastavalt tooriku pikkusele, kasutatakse tooriku teise otsa paigal hoidmiseks, tagades pöörlemise ajal kontsentrilisuse. Tavaliselt kasutatakse pneumaatilist või käsitsi kinnitust.
2. Keevitamise töömehhanism:
- Ristkandmis-/reguleerimismehhanism: keevituspõleti on paigaldatud täpsele lineaarsele juhtklambrile, mis võimaldab täpset{0}}peenhäälestust vertikaalses, horisontaalses ja edasi-/tagasisuunas, et kohandada erineva läbimõõduga ja keevisõmbluse asendeid.
- Keevituspõleti ostsillaator: protsesside jaoks, mis nõuavad laiemat keevisõmbluse katvust, on kaasas ostsillaator, mis võimaldab seadistada võnke amplituudi, kiirust ja serva viivitusaega.
3. Elektriline juhtimissüsteem:
- Põhineb PLC-l (programmeeritav loogikakontroller), mis on ühendatud puuteekraani (HMI) inimese{0}}masina liidesega. Operaatorid saavad puuteekraanil seada parameetreid, nagu keevitusvool, pinge, kiirus ja keevituspikkus, ning salvestada mitu tooteretsepti, et neid oleks lihtne tootmismuudatuste ajal tagasi kutsuda.
- Sisaldab automaatset keevitus{0}}käivituspunkti tuvastamist, keevituskaare lõpetamist (kraatrite täitmist) ja veahäirefunktsioone.
4. Keevitusjõuallikas ja traadi etteandemehhanism:
Valige vastavalt protsessile sobiv keevitusjõuallikas (nt OTC, Aotai, Panasonic, Lincoln jne). Traadisöötur surub stabiilselt keevitustraati, et tagada kaare stabiilne põlemine.
5. Renderingud
6.Others teie viide
Loome sobiva keevituslahenduse lähtuvalt Teie keevitusvajadusest.
IV.Vedio teile viitamiseks
Tere tulemast vaatama rohkem videoid meie YouTube'i kanalil: https://www.youtube.com/@HAOYUWelding
Paagi ümmarguse õmblusega keevitusmasin:
