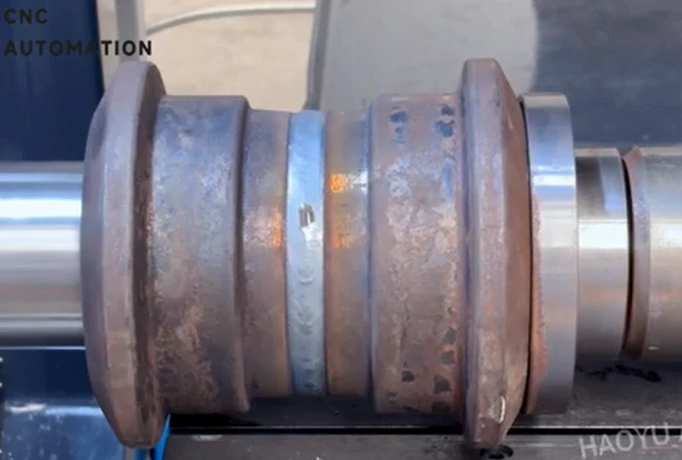

Roomikrulli automaatne keevitusmasin ekskavaatorile

1. Masina korpus ja raam: Tugev alus ja raam tagavad kogu masina stabiilsuse, taludes keevitamise ajal pingeid ja deformatsioone.

2.Pöörlemismehhanism: See on üks põhikomponente. Tavaliselt kasutab see kahe-ajamiga konfiguratsiooni koos pea- ja tagatoega; üks ots on vedava ots (tavaliselt ühendatud spindli ajamisüsteemiga) ja teine ​​ots on käitatav kinnitusots.

Funktsioon: kasutatakse tugirulli tooriku täpseks kinnitamiseks ja selle ühtlase kiirusega pööramiseks keevitamise ajal, saavutades nii tugirulli telje ja ratta kere vahelise ringõmbluse tasase keevitamise. See on keevisõmbluse kvaliteedi ja ühtlase läbitungimise tagamiseks ülioluline.

3.Keevitussüsteem:
Keevituspõleti: tavaliselt gaas-metallikaarkeevitus (MIG/MAG) põleti.

Traadi etteandmismehhanism: toidab keevitustraadi stabiilselt traadipoolilt keevituspõletisse.

Keevitustoiteallikas: tagab stabiilse ja täpselt reguleeritava keevitusvoolu ja pinge.

Kaitsegaasisüsteem: pakub keevisvanni kaitsmiseks süsinikdioksiidi või argooni segu.

4. Automaatne juhtimissüsteem:
Tuum: Tavaliselt kasutab juhtimiskeskusena PLC-d (programmeeritav loogikakontroller).

Inim-Masinaliides (HMI): varustatud puuteekraaniga keevitusparameetrite (vool, pinge, keevituskiirus), positsioneerija kiiruse, keevitamise algus-/lõppasendi jne seadistamiseks.

Funktsioonid: automatiseerib kogu keevitusprotsessi, sealhulgas tooriku kinnitamist, pööramist, keevituspõleti käivitamist/seiskamist ja keevitusparameetrite vahetamist.

5. Hüdrauliline kinnitussüsteem: Kasutatakse toorikute automaatseks kinnitamiseks ja vabastamiseks, tagades, et toorikud ei liigu keevitamise ajal, hõlbustades samal ajal peale- ja mahalaadimist.

1. Kinnitage keevituspõleti ja pöörake töödeldavat detaili nii, et keevitusasend oleks horisontaalne.

2. Kinnitage ja pöörake töödeldavat detaili samaaegselt, et vältida keevisõmbluse nihkumist.

3. Sellel masinal on kõrge-pinge ja aeglane-traadi etteanne, et tagada kaare stabiilsus; samaaegselt kasutab see madal-pinge ja madalvool

4. Kasutatakse pneumaatilist peale- ja mahalaadimist. Keevitusprotsess on automatiseeritud, mis vähendab töötajate töökoormust.

5. Stabiilse traadi etteandmise tagamiseks kasutab see masin pull--traadi etteandesüsteemi.

7. Positsioneerimine toimub läbi augu keskpunkti ja kinnitatakse hüdrosilindriga.

8. Masina stabiilsuse parandamiseks juhitakse tooriku pöörlemiskiirust sagedusmuundur, mitte horisontaalne reguleerimine; masina kontroller on PLC.

9. Keevitustüüpe ja spetsifikatsioone saab seadistada, salvestada ja valida tööparameetritena. Parameetreid ja keevitusoleku seadistusi saab puuteekraani kaudu lihtsalt muuta.

10. Keevitusnõuete saavutamiseks võib keevituspõleti liikuda üles ja alla, vasakule ja paremale ning seda saab paigutada erinevate nurkade all.

Rööbasrulli automaatne keevitusmasin ekskavaatorile
