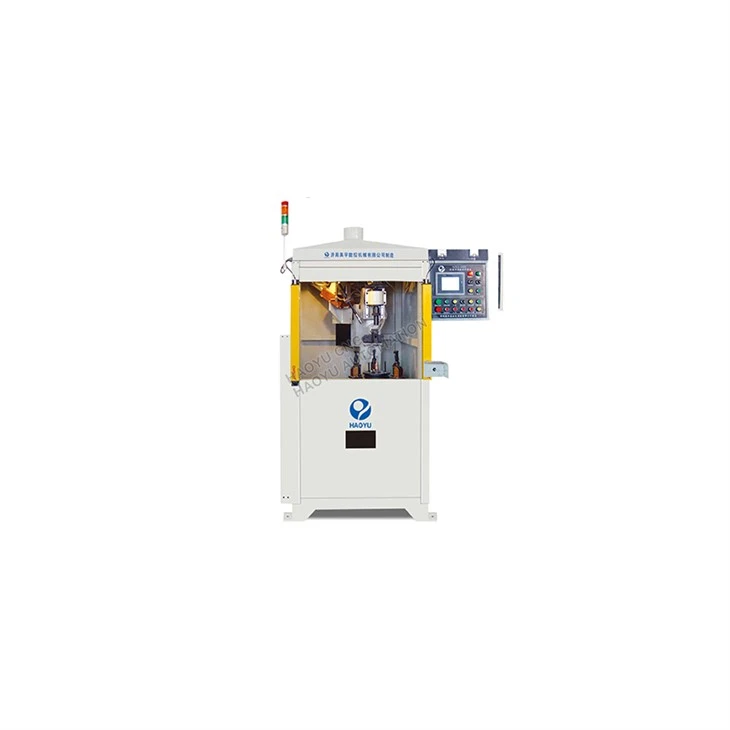

Automaatne auto amortisaatoriga automaatne keevitusmasin

Automaatne auto amortisaatoriga automaatne keevitusmasin

I.Keevitusmasina rakendus

1. Kasutatakse amortisaatori toe kinnituse keevitamiseks, amortisaatori teljeplaadi proovimiseks.

2. Masin kinnitab klapi alusele, seejärel keevitab klapi ja toru kokku

3. Laadimisventiilid ja tühjendusventiilid käsitsi

4. MIG-keevitustüüp

II.Keevitusmasina parameetrid

III. Seadmete koosseis

Tüüpiline automatiseeritud amortisaatoriga keevitusmasin sisaldab tavaliselt järgmisi süsteeme:

• Mehaaniline süsteem:

Voodiraam: tagab stabiilse ja jäiga toe.

Pöörlemismehhanism: kasutatakse tavaliselt servomootorit või täppis-muutuva sagedusega mootorit spindli (padruni) käitamiseks, mis pöörleb töödeldavat detaili (amortisaatori välissilindrit) konstantsel kiirusel.

Põleti mehhanism: keevituspüstoli nurga ja asendi täpseks positsioneerimiseks kasutatakse ülitäpset-kahe-või kolme-mõõtmelist reguleerimismehhanismi.

Klamber: võimaldab töödeldava detaili kiiret positsioneerimist ja kinnitamist, et tagada järjepidevus.

• Elektriline juhtimissüsteem:

PLC (Programmeeritav loogikakontroller): Masina ajud, mis juhivad automaatselt kogu keevitusprotsessi (laadimine ja mahalaadimine, klammerdamine, pööramine, traadi etteandmine, kaare käivitamine/kustutamine jne).

Inim-Masinaliides (HMI puuteekraan): kasutatakse keevitusparameetrite (vool, pinge, pöörlemiskiirus, traadi etteande kiirus jne) määramiseks ja salvestamiseks ning seadme oleku ja veateabe kuvamiseks.

Servoajam/inverter: reguleerib täpselt spindli pöörlemiskiirust.

• Keevitussüsteem:

Keevitustoiteallikas: tagab keevitamiseks stabiilse ja usaldusväärse energia ning selle jõudlus määrab otseselt keevisõmbluse kvaliteedi. Kõik kaasaegsed keevitusmasinad kasutavad täpseks juhtimiseks digitaalseid inverteri toiteallikaid.

Traadisöötur: toidab traadi stabiilselt keevitusalasse.

Keevituspüstol: MIG.

Gaasisüsteem: varustab ja varjestab gaasi.

• Abisüsteemid:

Ringlusjahutussüsteem: tagab keevitusvooluallika ja keevituspüstoli jahutuse.

Suitsu väljalaskesüsteem: eemaldab keevitamisel tekkivad aurud

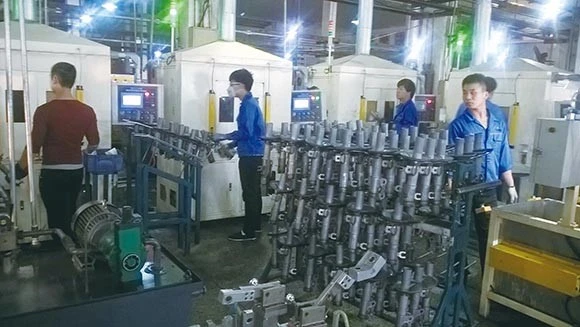

IV. Üksikasjalikud pildid

V.Vedio teile viitamiseks

Automaatne auto amortisaatoriga automaatne keevitusmasin

Kuum tags: automaatne auto amortisaator automaatne keevitusmasin, Hiina, tootjad, tarnijad, tehas
