Täiustatud laserkattelahendused põllumajandusmasinate tööriistadele
Laserkattega keevitusmasin on täiustatud tehnoloogia, mis kasutab suure{0}}energiaga laserkiirte abil metallpindade kulumis- ja korrosioonikindlaid-sulamikihte, mis võib oluliselt parandada põllumajandustööriistade kasutusiga ja jõudlust. See tehnoloogia moodustab tööriista pinnale suure -kõvadusega, kulumiskindla-tugevduskihi tänu täpsele lasersoojendusele ja materjali kattekihile, mis sobib eriti hästi karmides töökeskkondades, nagu mullaharimine ja saagi koristamine.
Kirjeldus
Kirjeldus

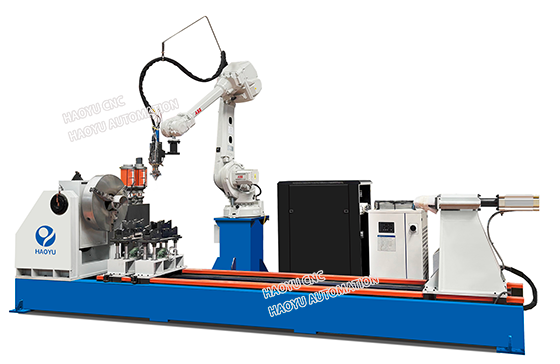

Laserkattemasin (YDGD-6000) koosneb Chuangxini 6000 W kattekiudlaserist, ülekande koaksiaalrõngaslaseriga kattepeast, pneumaatilisest suure-täpse pulbrisööturist, roboti alusest, FANUC M-20iD/25 (käeulatus: 1831 mm5; otsakoormus: 2 kg; HL-6000-QG2/2 veejahuti, Wenfeng 60KVA pingestabiliseeritud toiteallikas ning integreeritud juhtimistarkvara ja riistvara. Seadmed kasutavad PLC integreeritud juhtimissüsteemi, mis võimaldab kuueteljelise roboti, laseri, pulbrisööturi ja kaitseläätse temperatuuri jälgimise tsentraliseeritud juhtimist.
Tehnilised parameetrid
|
Üksus |
YDGD-6000 parameetrid |
|
Laseri võimsus |
6000W |
|
Pulbrisöötur |
Pneumaatiline jaotatud ülitäpne pulbrisöötur (9L) |
|
Kattepea |
Jõuülekande koaksiaalne rõngakujuline kattepea (fookuspunkt 3-5 mm) |
|
Kuue{0}}teljega robot |
Käeulatus: 1820 mm; Koormus: 20 kg |
|
Juhtimissüsteem |
PLC (10-tollise puuteekraaniga) |
Peamised seadmete spetsifikatsioonid

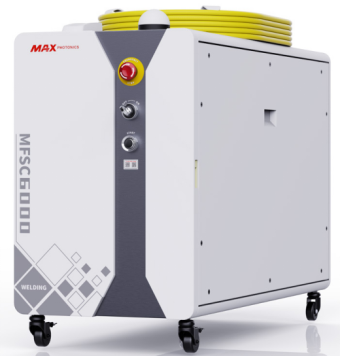

- Fiiberlaser MFSC-6000
MFSC seeria laser on toode tööstuslikeks rakendusteks. See on kompaktne ja tõhus suure võimsusega-laser, mida kasutatakse peamiselt keevitamisel, katmisel ja muudes valdkondades. Peamised omadused on järgmised:
1. stabiilne jõudlus, kaugtule kvaliteet;
2. kõrge fotoelektrilise muundamise efektiivsus, madal energiatarve;
3. kõrge töökindlus, pikk eluiga;
4. Väljundvõimsuse lainekuju saab redigeerida;
5. Laiendussiini liides;
|
Laseri MFSC-6000 tehnilised parameetrid |
||
|
Toimivusnäitajad |
Üksus |
Parameeter |
|
Töörežiim |
/ |
Pidev/Moduleeritud |
|
Polarisatsioonirežiim |
/ |
Juhuslik |
|
Väljundvõimsus |
W |
6000 |
|
Reguleeritav võimsusvahemik |
% |
5~100 |
|
Kesklainepikkus |
nm |
1080±10 |
|
Toite stabiilsus (100% pidev > 1 h) |
% |
±1~1.5 |
|
Modulatsioonisagedus (100% pidev) |
kHz |
50KHz |
|
Indikaator punase tule võimsus |
uW |
400 |
|
Kiu pikkus |
m |
20 |
|
Kiu südamiku läbimõõt |
um |
600 |
|
Kiudväljundi liides |
/ |
QBH |
|
Kiudude painderaadius |
mm |
200 |
|
Tööpinge |
V |
400±40 |
|
Sisendvõimsus (100% pidev väljund) |
KW |
16 |
-

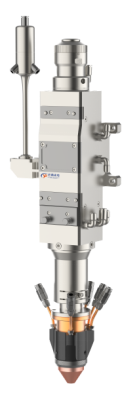

Ülekande laserkattepea YDGD-03-QBH
1. edastuse optiline tee, mitme-kihilise kaitseläätse kaitse ja sahtli-tüüpi disainiga, mis on mugav kontrollimiseks ja vahetamiseks;
2.Sobiva laserprotsessiga on võimalik saavutada pulbri keskmine kasutusmäär 93%, mis vähendab oluliselt kasutaja kasutuskulusid;
3. Kvaliteetne-kvaliteetne ümmargune koht võimaldab protsessi parameetrite reguleerimise kaudu saavutada kontrollitava lahjenduskiiruse ja kuumuse{2}}mõjutatud tsooni;
|
YDGD-03-QBH tehnilised parameetrid |
|
|
Üksus |
Parameeter |
|
Liides |
QBH |
|
Optilise tee struktuur |
Edastamise optiline tee |
|
Kaitseläätsede rühm |
3 kihti |
|
Jahutusvorm |
Vesijahutus |
|
Rakendatav võimsus |
6000W |
|
Kollimatsiooni fookuskaugus |
100 mm |
|
Fookuse fookuskaugus |
300 mm |
|
Fookuspunkt |
3,0 mm (ringikujuline koht, 3-5 mm reguleeritav) |
|
Kohaldatav lainepikkus |
900-1080nm |
|
Laseri kasutamine |
＞99.25% |
|
Kerge pulbri koaksiaalne reguleerimismoodul |
Varustatud |
|
Temperatuuriandur |
Alumine kaitselääts temperatuurianduri mooduliga |
|
Düüsi struktuur |
Split ring pulbri söötmine |
|
Pulbri kasutamine |
＞93% |
|
Kaal |
4,5 kg |

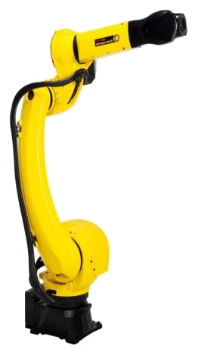

- Kuue{0}}teljega robot FANUC M-20iD/25
Kasutatakse FANUC M-20iD/25 kuue-teljelist robotit, millel on laserkattetööstuses suurim turuosa. See robot suudab säilitada stabiilsuse ja suure täpsuse pikaajalisel väikesel sammul.
1.M-20iD/25 suur liikumisulatus on 1,831 meetrit ja nimikoormus 25 kg;
2. Roboti mehhanism on muudetud kergemaks ja õhemaks.
3. Kerge käsivars ja uus juhtimistehnoloogia on oluliselt parandanud liikumise jõudlust, parandades seeläbi oluliselt tootmise efektiivsust ajaühiku kohta.

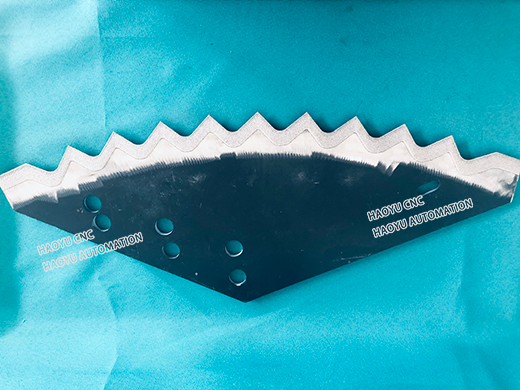

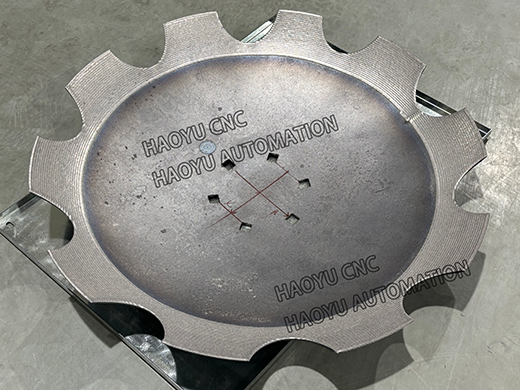

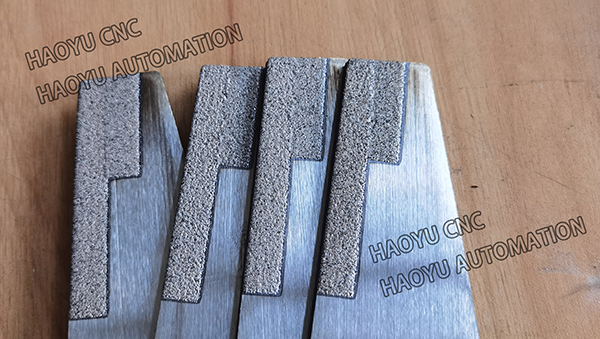

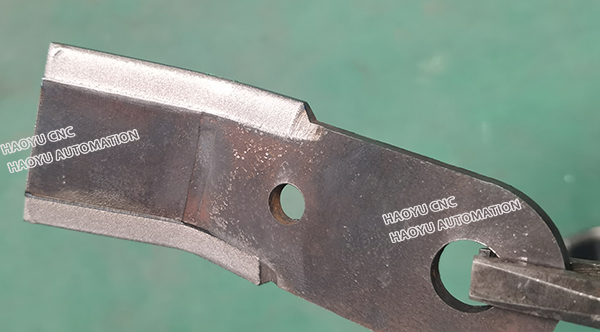

Detailsed pildid
