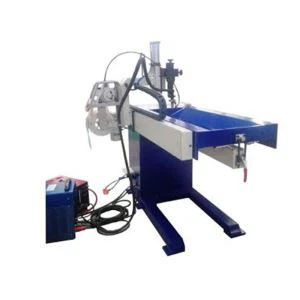

Alumiiniumradiaatori sirge õmblusega keevitusmasin
Lõpetage nelja sirge keevisõmbluse automaatne keevitamine radiaatori mõlemal küljel. Keevituspõleti peab keevitusõmbluse rajalt välja minema ning keevisõmblus on kaunilt vormitud ja ühtlane. Samal ajal võib see tagada keevitusspetsifikaadi stabiilsuse ja laia reguleeritavuse, keevitusmasin on paindlik, lihtne ja töökindel.
Kirjeldus
Alumiiniumist radiaatorr sirge õmblusega keevitusmasin
I.Kirjeldus
Radiaatori sirge õmblusega keevitaja on automatiseeritud keevitusseade, mis on spetsiaalselt ette nähtud radiaatori südamike valmistamiseks. Selle põhiülesanne on keevitada soojustoru metalltoru seina (tavaliselt alumiiniumist või vasest) suurel kiirusel ja suure täpsusega kogu pikkuses, moodustades tihendatud sirge õmbluse, tagades seeläbi soojustoru tiheduse ja tugevuse.
II. Tööprotseduurid
Käsitsi söötmine→tooriku positsioneerimine ja kinnitamine→pea kõnnib kiiresti keevitusõmbluse alguspunkti ja kukub kiiresti → saadab kaitsegaasi→käivitab kaare→keevituspõleti kõnnib eraldi vasakule ja paremale→saab etteantud pikkuse→peatab kaare→peatab kaitsegaasi→pea liigub kiiresti keevisõmbluse alguspunktis ja tõstab kiiresti tagasi keevisõmbluse aeg→pneumaatiliselt ümberpööramine→paigal olles kukub keevituspõleti kiiresti alla→saatab kaitsegaasi→käivitab kaare→keevituspõleti kõnnib vasakule ja paremale→saab etteantud pikkuse→tõmbab kaare tagasi→peatab kaitsegaasi→keevituspõleti tõuseb kiiresti üles ja liigub kiiresti keevituskohale, ülekoormus, → ülekoormus.
III. Tehnilised parameetrid
Alumiiniumist radiaatorr sirge õmblusega keevitusmasin
|
Kohaldatav pikkus |
max 1000mm |
|
Põleti keevituskiirus |
0,2-2m/min, astmeteta |
|
Keevituspüstol tagastab tühja käigu kiiruse |
4m/min, astmeteta |
|
Keevituspüstoli pneumaatiline tõstekaugus |
200 mm |
|
Töödeldava detaili tõukejõu silindri käik |
100 mm |
|
Tooriku tõukejõu silindri rõhk ja vool on reguleeritavad ning vasak ja parem käik on reguleeritavad. |
|
|
Keskmise kronsteini kõrgus reguleeritav |
80 mm (reguleeritav eesmine ja tagumine käik) |
|
Suurendage tooriku paigaldamiseks vasakut ja paremat töötlemata asendit, mida saab reguleerida vastavalt tooriku laiusele. |
|
|
Keevituspüstoli reguleerimine üles ja alla |
100 mm |
|
Keevituspüstoli esi- ja tagaosa reguleerimine |
100 mm |
|
Töölaua pöördenurk |
180 kraadi |
IV. Seadmete struktuur
Spetsiaalne masin koosneb raamist, keevituspeast, pea pikisuunalisest veomehhanismist, tooriku positsioneerimismehhanismist, pneumaatilisest pööramismehhanismist, keevituspüstoli pneumaatilisest tõstemehhanismist, elektrilisest juhtimissüsteemist ja keevitusjõuallikast.
1. Peamine Frame
Masina korpus võtab vastu keevitatud voodi, töödeldakse ülemist tasapinda ja asetatakse tala. Tala mõlemad küljed ja ülaosa on töödeldud ning paigaldatud on vastavalt lineaarsed juhtsiinid ning hammaslatt ja hammasratas. Talale on paigaldatud kaks komplekti keevituspäid ja nende põikisuunalised elektriajamid.
2. Masinapeaga põiki juhitav kõnnimehhanism
Olemas on kõndimismehhanismi komplekt. Vahelduvvoolu servomootor ja reduktor käitavad kahte komplekti keevituspäid, et läbida ülekandemehhanism, et keevitada tooriku mõlemal küljel sirged keevisõmblused. Mootorit juhitakse vahelduvvoolu muutuva sagedusega ajamiga, et saavutada astmeteta kiiruse reguleerimine.
3. Keevituspüstoli pneumaatiline tõstemehhanism
Keevituspõleti käitab silinder ja seda juhib juhtsiin, et teostada keevituspõleti ettevalmistus- ja keevitusprotsess. Tõstemehhanism on paigaldatud vasakule ja paremale reguleeritavale liugulauale, mida saab reguleerida ja lukustada vastavalt töödeldava detaili laiusele. Keevituspüstol on varustatud kolme-peenhäälestus-mehhanismi ja nurga reguleerimisega, mis on keevituspüstoli jaoks mugav keevitusõmbluse joondamiseks.
4. Töödeldava detaili kinnitus- ja pööramismehhanism
Pööramismehhanism: ümberpööramismehhanismi toetavad kaks kronsteini, mis on ühendatud selle pöörleva võlliga fikseeritud painutatud plaattala abil, mida juhib silinder ning mida juhib hammaslatt ja hammasratas, et saavutada ümberpööramine. Teine ots on varustatud pneumaatilise ümberpööramise korrigeerimismehhanismiga, et tagada 180-kraadise pöörde täpsus.
Toorik paigaldatakse pöördeplatvormile, mille pöörlemiskeskmes on kinnitusklamber. Keskel on positsioneerimiseks positsioneerimistihvt. Teine külg on varustatud tihvtide positsioneerimis- ja tõukesilindriga. Pöördeplatvormi 180-kraadise pöörde kaudu saavutatakse tooriku nelja keevisõmbluse sirge keevitamine.
5. Efektipildi kuvamine
V.Vedio teile viitamiseks
Alumiiniumist radiaatorr sirge õmblusega keevitusmasin
